SMT i THT - przewodnik
W dzisiejszych czasach technologia elektroniczna rozwija się w szybkim tempie, a w centrum tego postępu znajduje się montaż komponentów elektronicznych. Montaż THT (przewlekany) oraz montaż SMD (powierzchniowy) to dwie fundamentalne techniki wykorzystywane w produkcji urządzeń elektronicznych. Chociaż obie metody mają ten sam cel, czyli umieszczenie komponentów na płytce drukowanej, różnią się one znacząco pod względem procesu montażu, precyzji i efektywności. W tym artykule przyjrzymy się bliżej obu technikom, wyjaśniając ich kluczowe różnice i zastosowania, aby pomóc Ci lepiej zrozumieć, jak przewlekać komponenty metodą THT oraz jak wykorzystać zalety montażu SMD w Twoich projektach elektronicznych.
Rozwój technologii elektronicznej otwiera przed nami nowe możliwości, a kluczowym aspektem tego postępu jest precyzyjny montaż komponentów elektronicznych. Techniki montażu THT (przewlekany) oraz SMD (powierzchniowy) stanowią fundament współczesnej produkcji urządzeń elektronicznych, oferując różnorodne podejścia do umieszczania elementów na płytce drukowanej. Zrozumienie różnic między tymi metodami, ich zaletami oraz wyzwaniami, jest niezbędne dla każdego, kto chce skutecznie wykorzystać potencjał nowoczesnej elektroniki. Niniejszy artykuł zapewni kompleksowy przegląd obu technik montażu, od podstaw montażu THT, przez kluczowe aspekty wyboru odpowiedniej technologii, aż po optymalizację procesów produkcyjnych, aby umożliwić czytelnikom dokonanie świadomego wyboru najlepszej metody dla swoich projektów elektronicznych.
Technologia przewlekana, znana również jako Through-Hole Technology (THT), odgrywa kluczową rolę w produkcji elektronicznej, umożliwiając efektywne montowanie podzespołów elektronicznych na płytkach PCB. Proces ten charakteryzuje się umieszczaniem elementów elektronicznych THT, które posiadają druciane nóżki, w dedykowanych dla nich otworach na płytce drukowanej. Następnie, nóżki te są lutowane do ścieżek na płytce, zazwyczaj z użyciem materiału łatwego do lutowania, takiego jak miedź pokryta cyną. Podstawy montażu THT wymagają nie tylko precyzji, ale także zrozumienia właściwości fizycznych i elektrycznych komponentów oraz płytki PCB. Dzięki temu procesowi, możliwe jest tworzenie trwałych i niezawodnych połączeń elektrycznych, co jest niezbędne w wielu aplikacjach elektronicznych, od prostych urządzeń po zaawansowane systemy. Technologia przewlekana jest więc fundamentem, na którym opiera się wiele procesów w produkcji elektronicznej, zapewniając solidne podstawy dla dalszego rozwoju innowacji w dziedzinie montażu elektroniki.
Decydując się na technologię montażu elektroniki, należy dokładnie rozważyć kluczowe aspekty obu dostępnych metod: montażu SMT (Surface-Mount Technology) oraz THT (Through-Hole Technology). Montaż SMT charakteryzuje się umieszczaniem elementów elektronicznych bezpośrednio na powierzchni płytki PCB, co pozwala na znaczące zwiększenie gęstości elementów oraz redukcję rozmiarów urządzeń. Z kolei technologia THT wymaga przewlekania drucianych nóżek elementów elektronicznych THT przez dedykowane dla nich otwory na płytce drukowanej, co zapewnia wyższą wytrzymałość mechaniczną połączeń. Wybór między tymi technologiami powinien być podyktowany specyfiką projektu, w tym wymaganiami dotyczącymi wielkości, wytrzymałości oraz kosztów produkcji.
Montaż SMT jest często preferowany w nowoczesnych urządzeniach elektronicznych ze względu na możliwość automatyzacji procesu, co znacząco przyspiesza produkcję i obniża jej koszty. Technologia ta umożliwia również łatwiejszą miniaturyzację komponentów, co jest kluczowe w przypadku urządzeń wymagających dużej gęstości montażu. Natomiast montaż THT, choć często wykonywany ręcznie, oferuje lepszą wytrzymałość mechaniczną i łatwość serwisowania, co sprawia, że jest nadal stosowany w wielu aplikacjach, gdzie te aspekty są priorytetowe. Ostateczny wybór technologii powinien więc uwzględniać zarówno aspekty techniczne, jak i ekonomiczne projektu, aby zapewnić jego optymalne wykonanie i funkcjonalność.
Skuteczność montażu przewlekanym THT (Through-Hole Technology) zależy w dużej mierze od wybranych metod lutowania. Proces ten wymaga nie tylko precyzji, ale również odpowiedniego doboru technik, aby zapewnić trwałość i niezawodność elementów elektronicznych THT zamontowanych na płytkach PCB. Tradycyjnie, lutowanie odbywa się za pomocą lutownicy, co pozwala na precyzyjne umiejscowienie cyny i dokładne połączenie elementów elektronicznych z ścieżkami na płytce drukowanej. Jednakże, w zależności od skali produkcji i specyfiki projektu, stosuje się również bardziej zaawansowane metody, takie jak lutowanie falią cyny lub lutowanie w piecu reflow, które umożliwiają efektywniejsze i szybsze montowanie podzespołów elektronicznych.
Wybór sposobu lutowania w procesie montażu elektroniki technologią THT ma kluczowe znaczenie dla jakości końcowego produktu. Lutowanie ręczne jest często stosowane w prototypach i małoseryjnej produkcji, gdzie wymagana jest duża elastyczność i możliwość szybkiego wprowadzania zmian. Z kolei metody automatyczne, takie jak lutowanie falią cyny, są preferowane w produkcji masowej, gdzie priorytetem jest szybkość i powtarzalność procesu. Niezależnie od wybranej metody, kluczowe jest zapewnienie odpowiedniej temperatury lutowania i dokładnego umiejscowienia cyny w otworze na płytce, co jest gwarancją silnych i trwałych połączeń elektrycznych w technologii THT.
Analizując techniki montażowe, nie można pominąć znaczących różnic między montażem SMD (Surface-Mount Device) a montażem THT (Through-Hole Technology). Montaż SMD charakteryzuje się umieszczaniem elementów elektronicznych bezpośrednio na powierzchni płytek PCB, co przyczynia się do miniaturyzacji urządzeń i umożliwia automatyczny montaż. Z kolei technologia THT polega na przewlekaniu elementów elektronicznych THT przez otwory na płytce drukowanej, co zapewnia wyższą wytrzymałość mechaniczną połączeń. Kluczową różnicą jest więc podejście do montowania podzespołów elektronicznych oraz wpływ tych metod na końcową konstrukcję urządzenia. Wybierając między tymi technologiami, należy uwzględnić zarówno wymagania projektu, jak i ograniczenia związane z ścieżkami na płytce drukowanej oraz przewidywaną skalę produkcji.
Realizacja optymalizacji procesu produkcji jest możliwa dzięki zastosowaniu efektywnych metod montażu, w tym technologii THT (Through-Hole Technology). Efektywny montaż elementów elektronicznych THT na płytkach PCB (Printed Circuit Board) wymaga precyzyjnego planowania oraz wykorzystania zaawansowanych narzędzi i maszyn. Dzięki temu możliwe jest nie tylko zwiększenie szybkości produkcji, ale również podniesienie jakości końcowych produktów elektronicznych. Montaż elektroniki metodą THT, choć uważany za bardziej czasochłonny w porównaniu do montażu SMD, oferuje wyższą wytrzymałość mechaniczną i łatwość serwisowania, co jest kluczowe w wielu zastosowaniach przemysłowych.
W celu optymalizacji procesu produkcji, niezbędne jest dostosowanie linii produkcyjnych do specyfiki montażu podzespołów technologią THT. Oznacza to zarówno przystosowanie maszyn, jak i szkolenie personelu w zakresie precyzyjnego umieszczania elementów elektronicznych THT oraz właściwego lutowania ścieżek na płytce drukowanej. Dzięki temu, nawet przy większej skali produkcji, możliwe jest utrzymanie wysokiej jakości montażu, co bezpośrednio przekłada się na niezawodność i trwałość finalnych produktów. Miniaturyzacja i zwiększanie gęstości elementów na płytce wymaga również ciągłego doskonalenia technik montażowych, aby sprostać rosnącym wymaganiom rynku w zakresie zaawansowanych urządzeń elektronicznych.

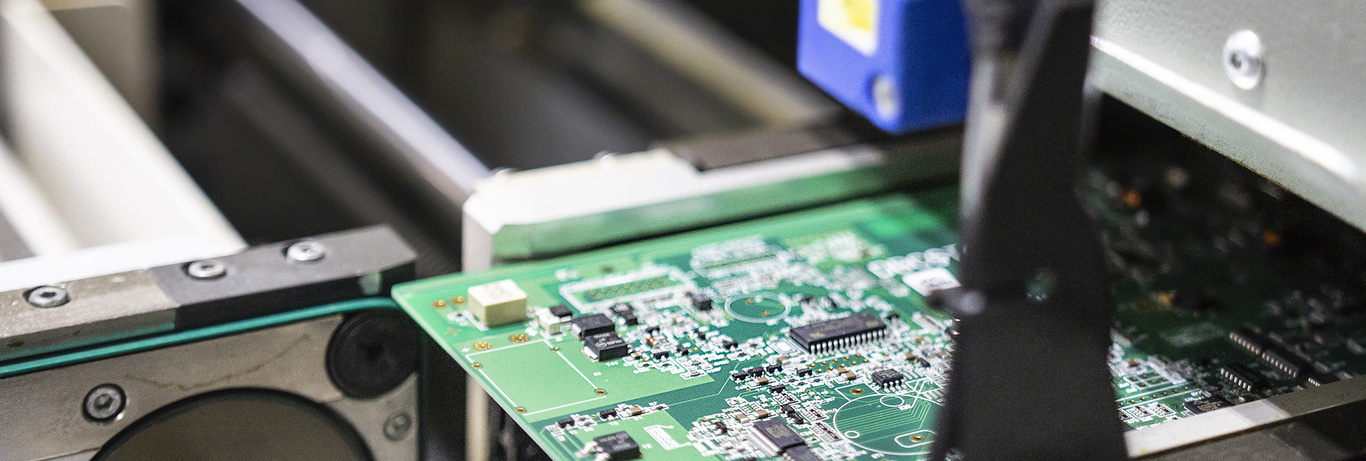

Montaż SMD (Surface-Mount Device), będący skrótem od angielskiego nazewnictwa tej technologii, stanowi fundament miniaturyzacji urządzeń elektronicznych. Dzięki umieszczaniu elementów elektronicznych bezpośrednio na powierzchni płytek PCB (Printed Circuit Board), montaż SMD pozwala na znaczące zmniejszenie rozmiarów finalnych produktów. Współczesne techniki montażu SMD wykorzystują zaawansowane maszyny i roboty, które są w stanie precyzyjnie umieszczać nawet najmniejsze komponenty na płytce, co jest kluczowe w produkcji urządzeń o wysokiej gęstości montażu. Miniaturyzacja urządzeń nie tylko przyczynia się do ich większej funkcjonalności i estetyki, ale również otwiera nowe możliwości w zakresie ich zastosowania, np. w medycynie czy technologiach noszonych.
Wyzwaniem w montażu SMD jest nie tylko precyzyjne umieszczanie komponentów, ale również zapewnienie ich odpowiedniej ochrony przed uszkodzeniami mechanicznymi czy wpływem wysokiej temperatury podczas lutowania. Technologie takie jak lutowanie w piecu reflow czy lutowanie falią cyny są odpowiedzią na te wyzwania, umożliwiając efektywne i bezpieczne łączenie elementów SMD z płytką PCB. Rozwój technik montażowych SMD, w tym automatyzacja i robotyzacja procesów, przekłada się na zwiększenie efektywności produkcji oraz na możliwość tworzenia coraz to mniejszych i bardziej zaawansowanych urządzeń elektronicznych.
Różnica między montażem SMD (Surface-Mount Device) a THT (Through-Hole Technology) leży przede wszystkim w sposobie umieszczania komponentów na płytce PCB. W montażu SMD, elementy elektroniczne są montowane bezpośrednio na powierzchni płytki, co pozwala na miniaturyzację urządzeń. Natomiast montaż THT charakteryzuje się przewlekaniem wyprowadzeń elementów przez otwory na płytce i lutowaniem ich z drugiej strony, co zapewnia wyższą wytrzymałość mechaniczną połączeń.
Technologia SMD pozwala na znaczną miniaturyzację urządzeń elektronicznych dzięki możliwości umieszczania małych elementów bezpośrednio na powierzchni płytki PCB. Umożliwia to produkcję urządzeń o wysokiej gęstości montażu, co jest szczególnie ważne w nowoczesnych, zaawansowanych technologicznie produktach. Dodatkowo, montaż SMD jest bardziej przystosowany do automatyzacji, co przekłada się na szybszą i tańszą produkcję.
Wyzwania związane z montażem SMD obejmują konieczność stosowania specjalnych maszyn do precyzyjnego umieszczania bardzo małych komponentów oraz zapewnienie odpowiedniej ochrony elementów wrażliwych na wysoką temperaturę podczas procesów lutowania. Ponadto, ze względu na małe rozmiary i bliskie umiejscowienie komponentów, wymagana jest większa precyzja w projektowaniu płytek PCB.
W montażu THT stosuje się głównie lutowanie ręczne za pomocą lutownicy, co pozwala na dokładne umiejscowienie cyny i precyzyjne połączenie elementów elektronicznych z płytką PCB. Dla większej skali produkcji wykorzystuje się również lutowanie falią cyny, które umożliwia szybsze i bardziej jednolite lutowanie wielu połączeń. Metoda ta wymaga jednak specjalistycznego sprzętu i jest mniej elastyczna niż lutowanie ręczne.
Mimo rosnącej popularności technologii SMD, montaż THT nadal znajduje zastosowanie w wielu dziedzinach, szczególnie tam, gdzie wymagana jest większa wytrzymałość mechaniczna połączeń lub łatwość serwisowania. Technologia ta jest często stosowana w urządzeniach amatorskich, prototypach oraz w produktach przemysłowych i specjalistycznych, gdzie niezbędna jest wysoka niezawodność i możliwość szybkiego wymieniania komponentów.
