Solder maska oraz maska pasty są podobnymi terminami i obie są ściśle związane z montażem płytek PCB. Przychodzimy więc z pomocą i wyjaśnieniami – czym się od siebie różnią?

Solder maska to warstwa maski lutowniczej na PCB, która nie pokrywa padów. Wszystkie pozostałe obszary płytki powinny być pokryte pastą lutowniczą. Można podzielić ją na wartę górną i dolną. Małe kółka lub kwadraty w pliku gerber są właśnie otworami maski lutowniczej. W innym artykule na blogu wspominaliśmy, że solder maska jest zazwyczaj zielona.

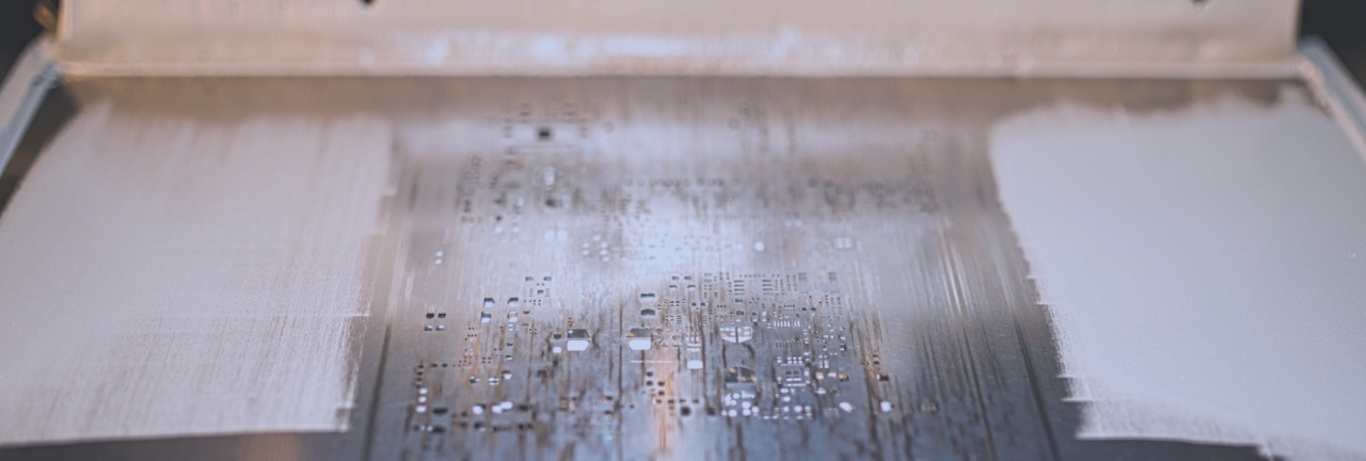

Warstwa maski pasty lutowniczej jest zwykle nazywana po prostu szablonem. Jest on używany na początku montażu SMT, by pokryć pady pastą cynową. Zazwyczaj wycięcia w masce lutowniczej są mniejsze lub takiej samej wielkości jak rzeczywiste pady na płytce.

Jak wygląda proces nakładania pasty? Na PCB znajduje się szablon (wyrównany z padami), a następnie maszyna nakłada na niego pastę. Jest ona nakładana nie bez powodu – w procesie SMT to właśnie dzięki cynie, która później twardnieje pod wpływem ciepła, poszczególne komponenty przyklejają się do płytki.
